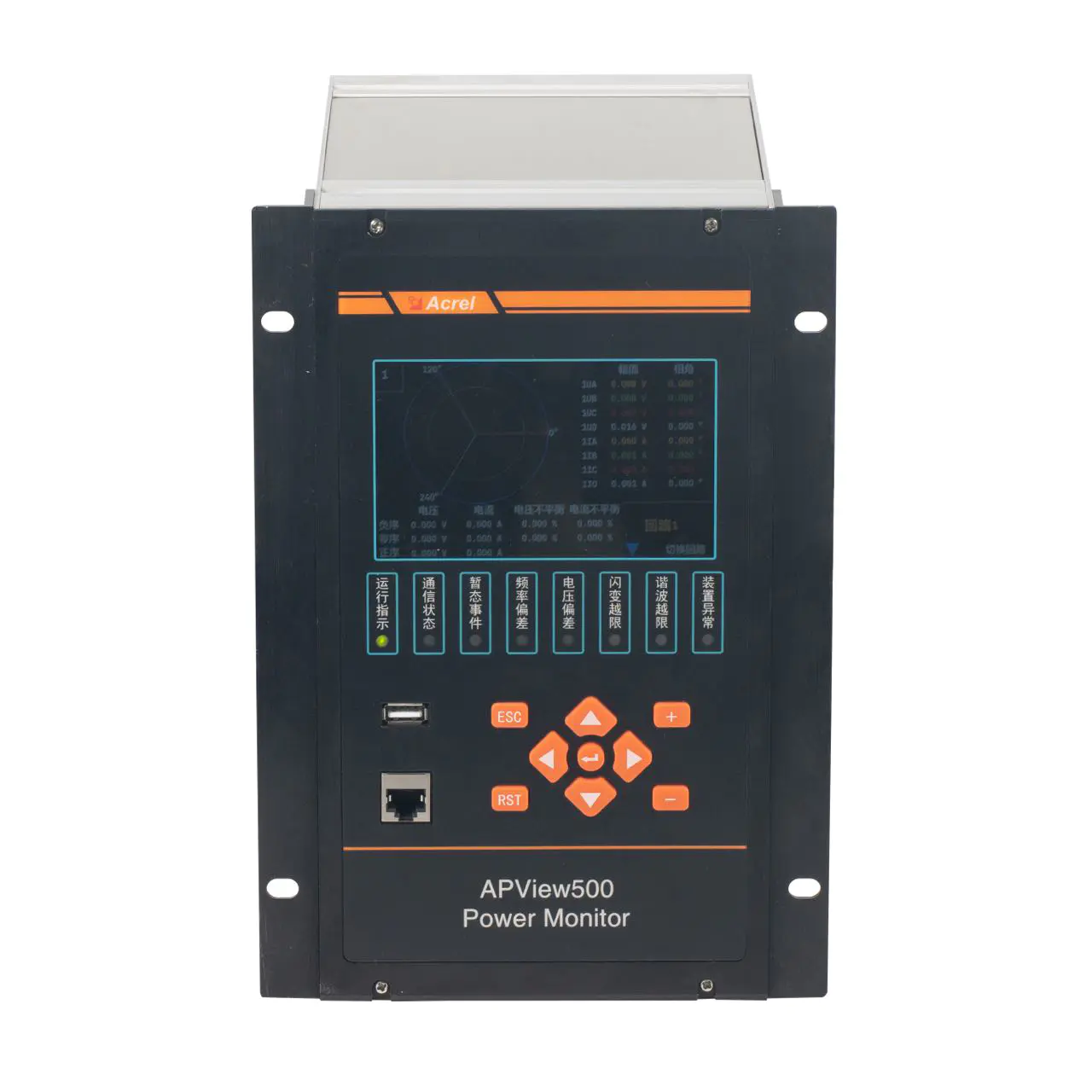

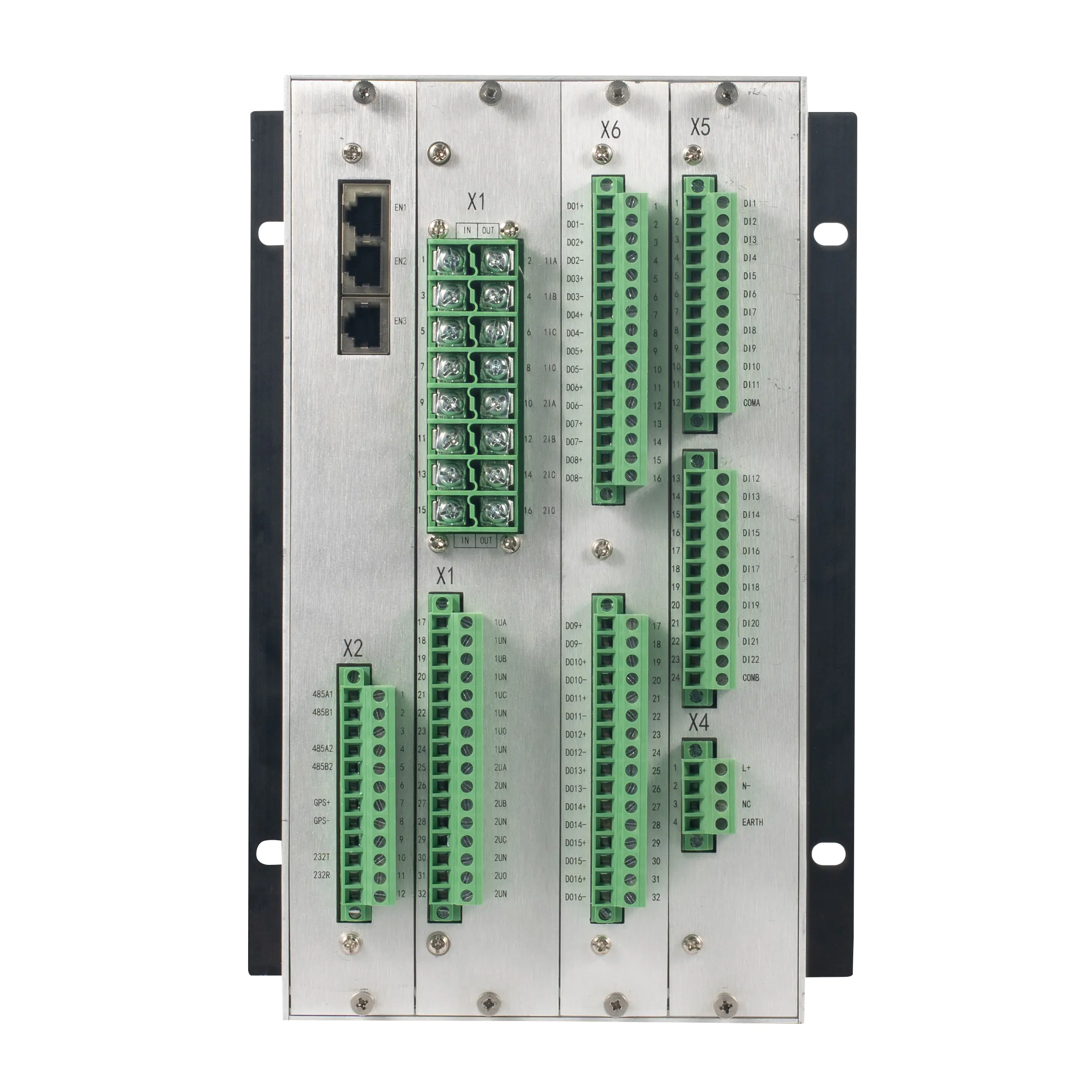

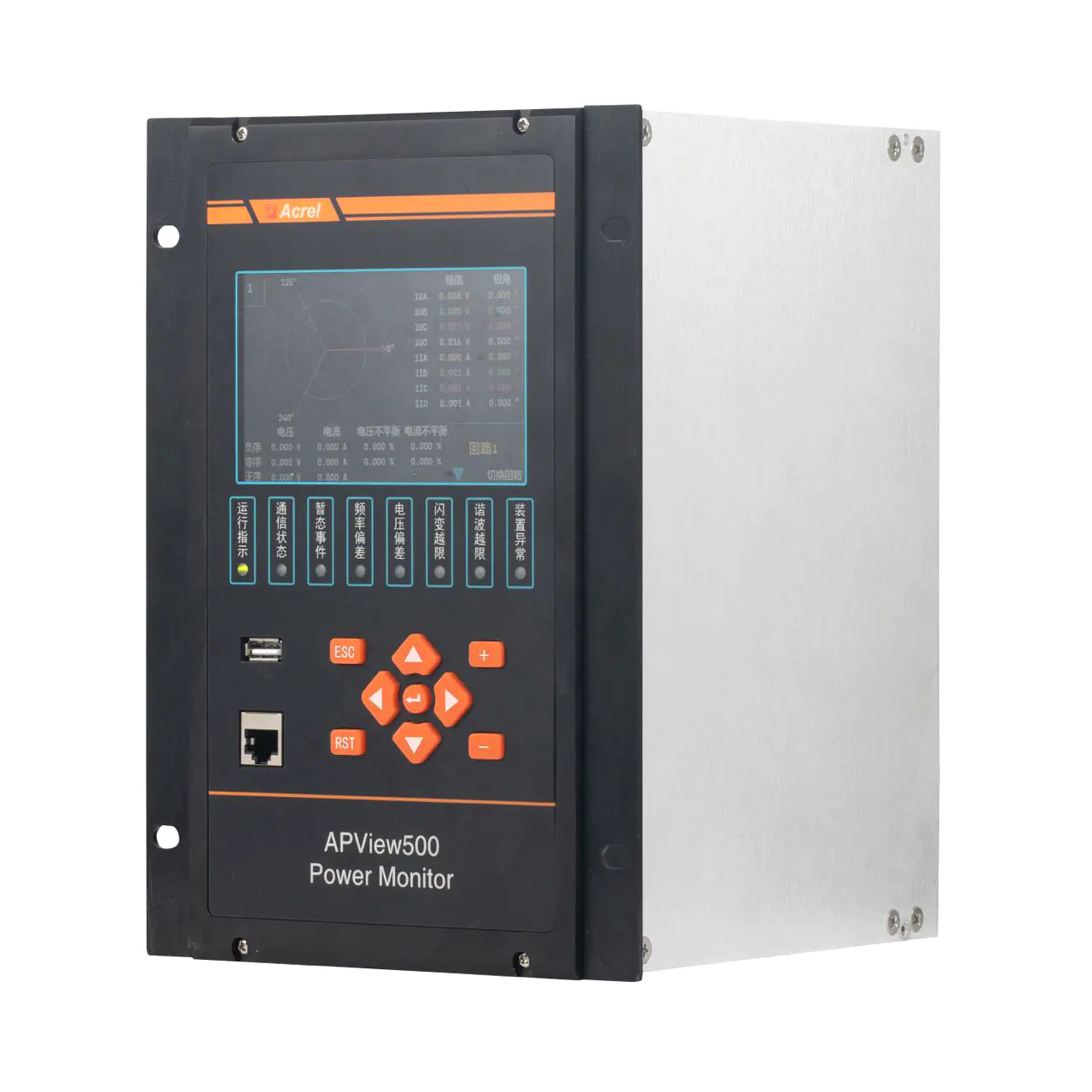

APView500 AC 삼상 CT 접속 패널 장착 RS485 전력 분석기

제품 설명

설명

• Acrel APView500는 IEC61000-4-30 표준을 충족하도록 설계된 고정도 전력 품질 모니터링 장치입니다.2~63번 하모닉 측정 포함, 파형 샘플링, 전압 불균형 모니터링, 깜박임 모니터링 및 측정 제어 장치 IEC61850 통신 프로토콜을 지원합니다.현대 전력 시스템에 원활한 통합을 보장첨단 기능과 높은 정확성으로 APView500는 화학, 철강, 금속, 병원, 데이터 센터, 운송, 건설,전력 품질 분석 및 개선에 대한 신뢰할 수 있는 데이터를 제공.

  사양

  ---

  기술 매개 변수	가치
  등급 가치	전압:AC/DC220V AC/DC110V 또는 DC48V
  	동류:AC1A,5A
  과부하 용량	1.2연속 작업
  	20번 1초 동안
  전원 공급	등급: AC/DC220, AC/DC110V 또는 DC48V
  	허용되는 오차: -20%-+20%
  	전력 소비:≤15W
  전력 소비	≤0.5VA (일단 단계)
  분노 측정	0-1.2인치
  디지털 출력	기계 사용 기간: ≥10000
  	출력 모드: 수동 접촉
  	스위치 용량: ≤4000W 또는 ≤ 384VA
  	정식 상태 전류: ≥16A (AC250V/DC24V) 연속 모드에서
  	≥30A 짧은 시간 (200ms)
  정확성	0급5
  	RMS 전압:±0.1%
  	RMS 전류:±0.1%
  	P,Q,S:±0.2%
  	전력 요인: 0급5
  	전압 오차:00.1%
  	주파수 오차:±0.001Hz
  의사소통	RS485, 모드버스-RTU 프로토콜; 이더넷.
  3단계 불균형	전압 불균형:±0.15%
  	전류 불균형:±1%
  전력 주파수 전압을 견딜 수 있습니다	전원 공급 세트 단말기와 신호 입력, 출력 세트 단말기 2kV/1min (RMS)
  	껍질과 모든 단말기 세트 (단말기 세트 기준 전압이 40V 미만인 단말기 세트를 제외한) 사이에 AC 4kV
  온도	작동: -10°C+55°C 저장: -30°C-+80°C
  습도	≤95%RH, 응축이 없습니다, 부식 가스가 없습니다.
  고도	≤ 2500m



  차원 및 배선 도표

  ---
