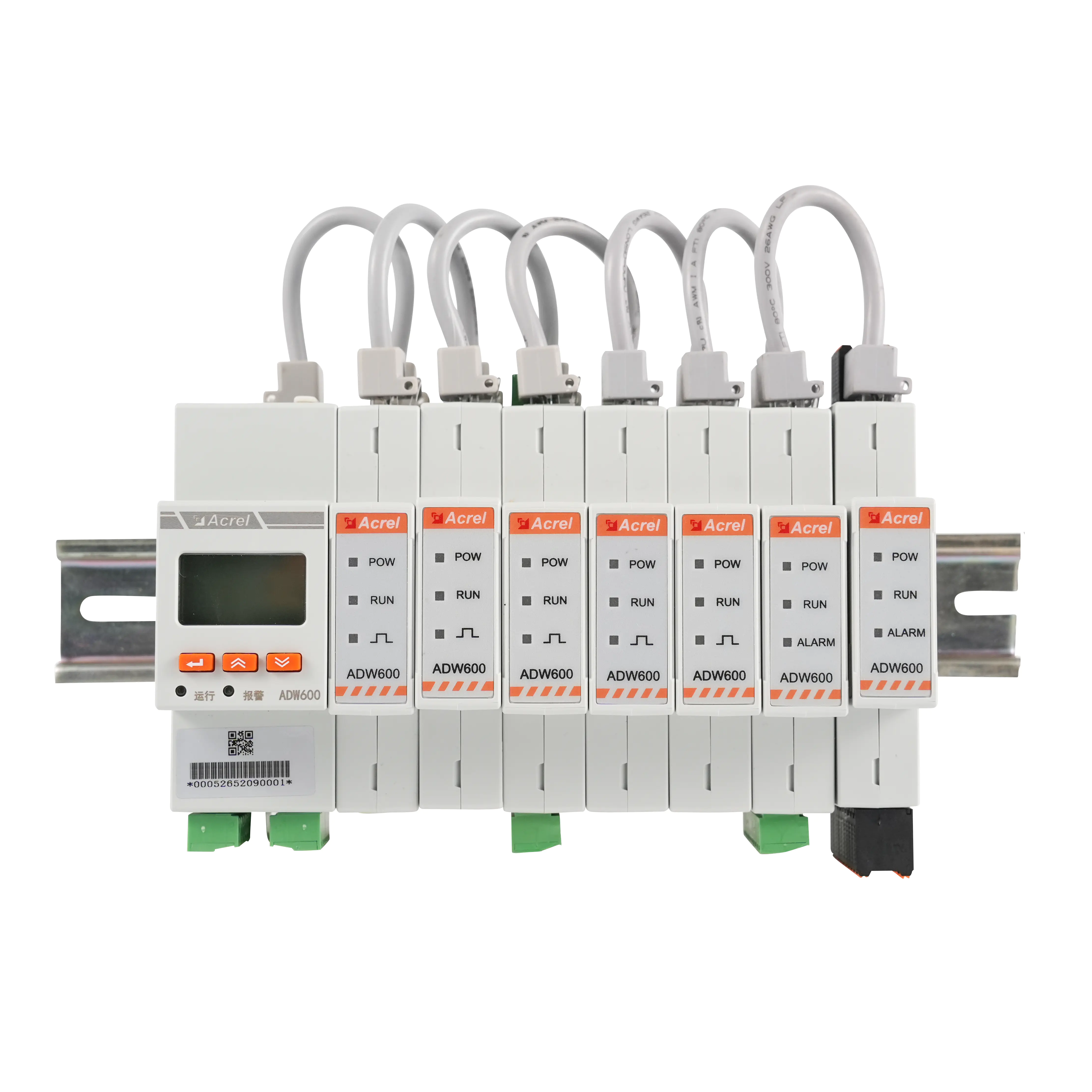

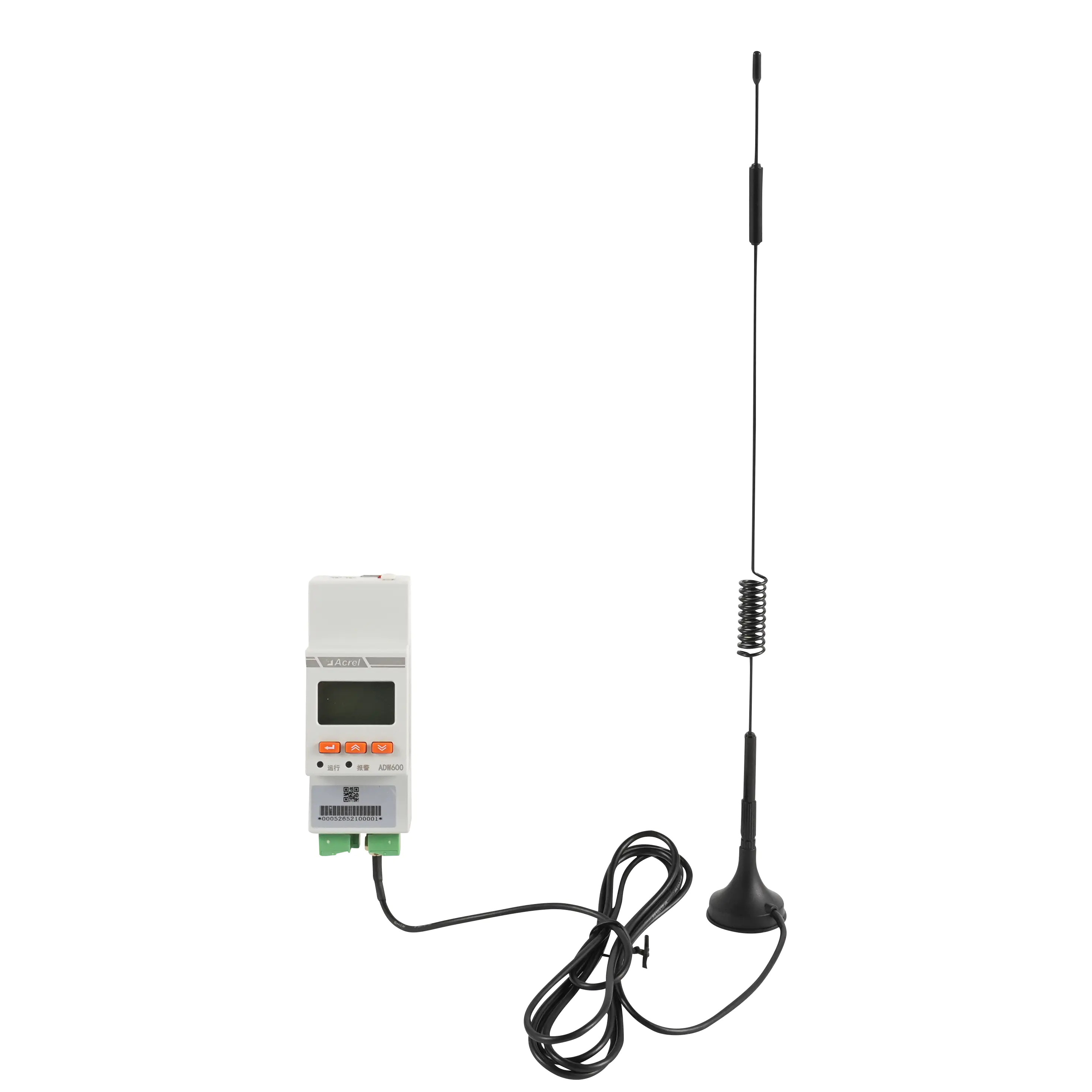

ADW600 멀티 서킷 전력 측정 모듈

제품 설명

설명

• ADW600은 최신 전력 분배 시스템을 위해 설계된 고급 IoT 기반 에너지 모니터링 솔루션입니다. 여러 회로에 걸쳐 전압, 전류, 전력 및 에너지 소비량을 정확하게 측정할 수 있는 "3상 에너지 모니터링"을 지원합니다. "다중 회로 전류 측정 기능"을 갖춘 ADW600은 분산 부하의 중앙 집중식 모니터링이 필요한 애플리케이션에 이상적입니다.이 스마트 에너지 미터는 "고정밀 전압 및 전력 계량"과 유연한 통신 옵션을 통합하여 복잡한 환경에 적합합니다. IoT 지원 아키텍처는 실시간 분석 및 원격 관리를 위한 원활한 데이터 전송을 가능하게 하여 효율적인 "산업 및 상업 에너지 관리"를 지원합니다.ADW600은 "EV 충전소, 데이터 센터, 상업용 건물 및 전력 분배 시스템"과 같이 안정적이고 확장 가능한 모니터링이 필수적인 곳에서 널리 사용됩니다. 상세한 에너지 통찰력을 제공하고 운영 가시성을 개선하여 사용자가 에너지 효율성을 최적화하고 비용을 절감하며 시스템 안전성을 향상시키는 데 도움이 됩니다.컴팩트한 디자인과 강력한 기능으로 ADW600은 차세대 "스마트 에너지 모니터링 및 IoT 전력 관리 애플리케이션"을 위한 안정적인 솔루션입니다.사양

  ADW600-U정격 전압3×57.7/100V,3×220/380V,3×100V, 3×380V전압 정확도입력 전류

  주파수45-65Hz소비 전력

  <0.5VA (각 상)ADW600-I입력 전류

  D10:0.03-0.15(6)A,D16:0.8-2(100)A,D24:3.2-8(400)A,D36:4.8-12(600)A

  ---

  유효 에너지 정확도	B 등급	에너지 펄스 폭
  	80±20ms	유효 에너지 펄스 상수
  	D10:6400imp/kWh,D16:400imp/kWh,D24:100imp/kWh,D36:60imp/kWh	소비 전력
  	치수 및 배선도	ADW600-K
  DI	4채널 수동 입력, 내장 DC12V 전원 공급 장치	DO
  	2채널 수동 출력, 용량 AC230V/DC30V, 3A	ADW600-TL
  	온도 측정	12채널 온도 측정, 정확도: ±2°C, 12개의 온도 측정 리드 포함
  	누설 전류 측정	4채널 누설 전류 측정, 입력 범위 최대 1mA, 정확도 1%, 누설 전류 변압기는 별도 구매 필요
  	치수 및 배선도	적용 시나리오
