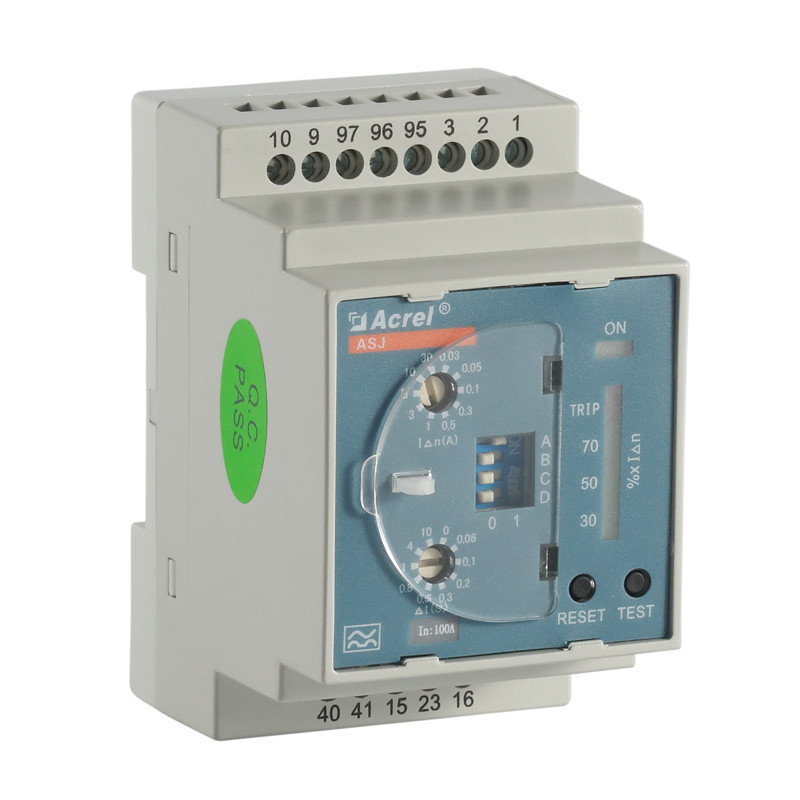

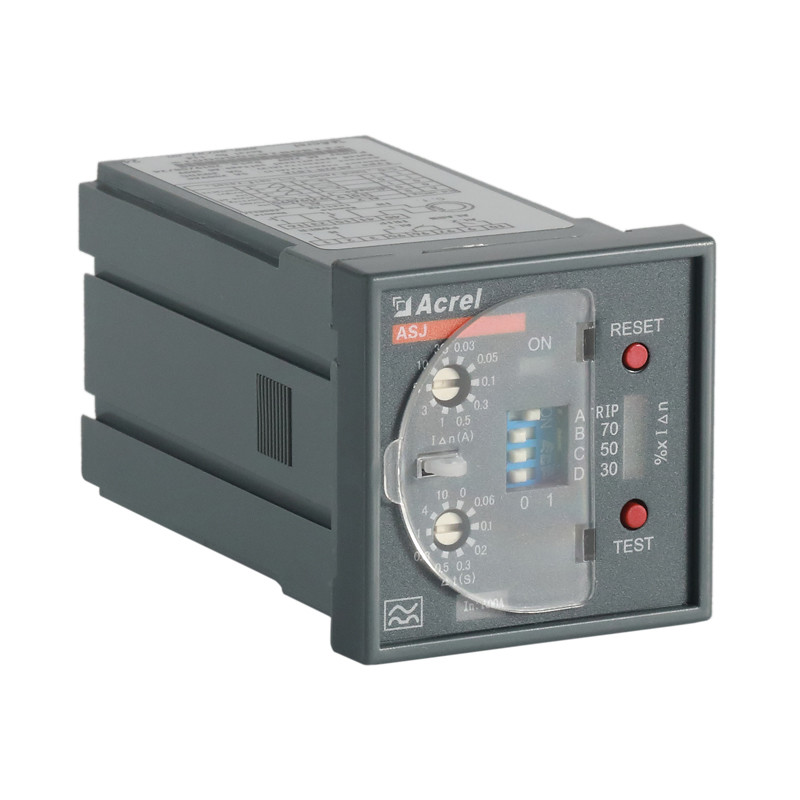

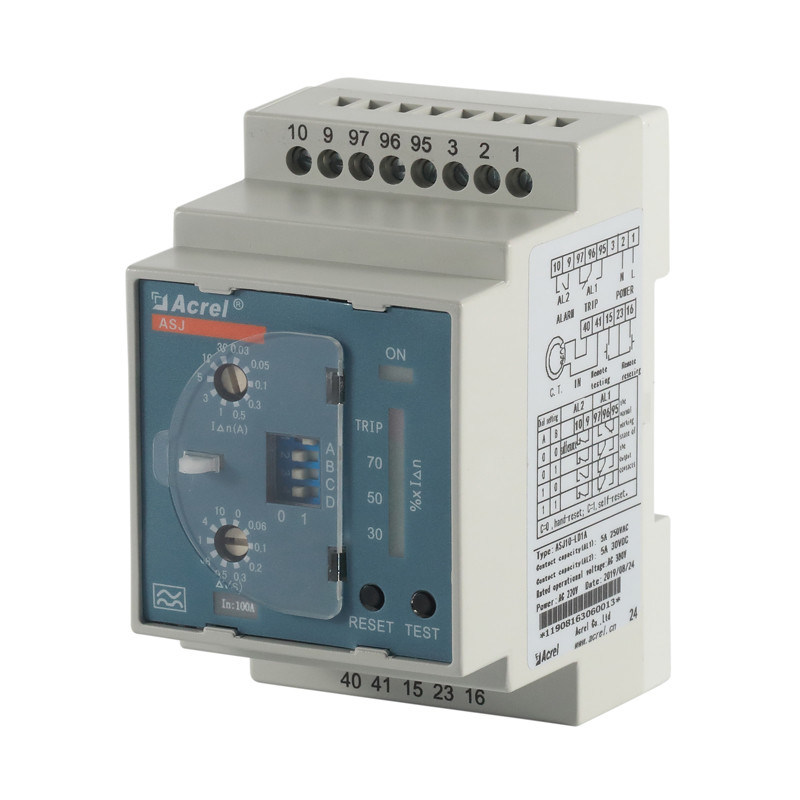

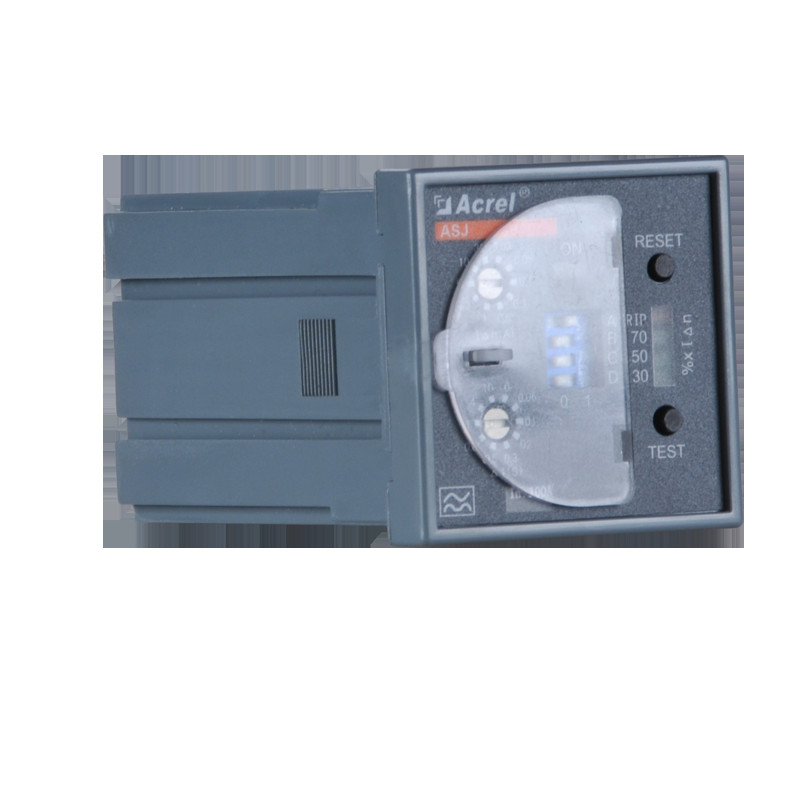

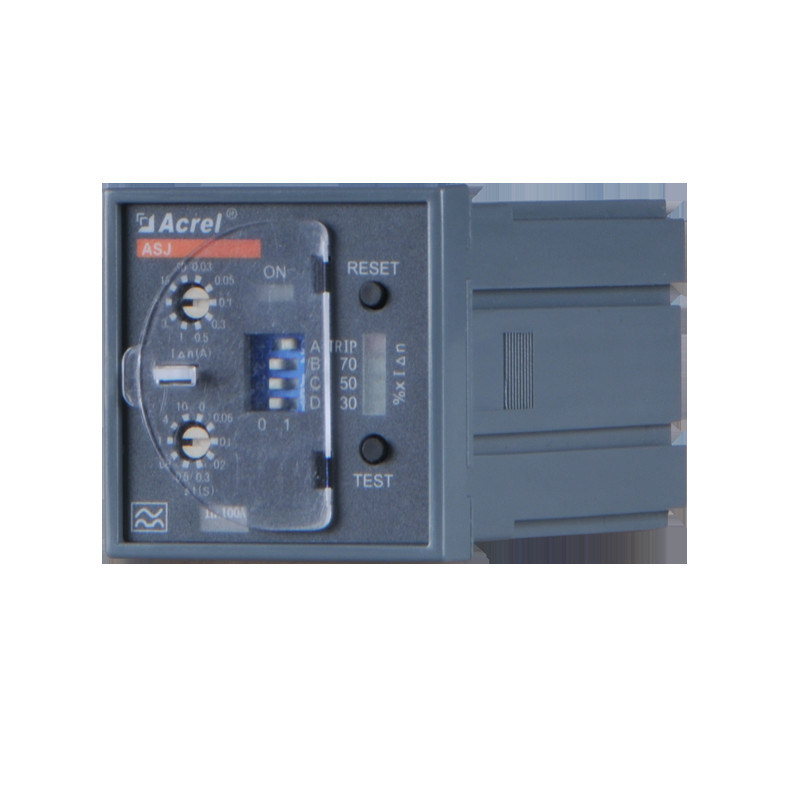

Acrel ASJ10-LD1A 지구 누출 릴리 딘 레일 35mm

제품 설명

ASJ 시리즈 누전 동작 계전기는 잔류 전류, 저전압 회로 차단기 또는 저전압 접촉기와 함께 조합하여 잔류 전류 생성 장치를 구성할 수 있으며, 주로 교류 50Hz, 정격 전압 400V 이하의 TT 및 TN 시스템 배전 회로에 적용됩니다. ASJ 시리즈 잔류 전류 동작 계전기는 전기 회로의 지락 보호에 적용되어 지락 전류로 인한 장비 손상 및 전기 장비 화재 사고를 방지합니다.

매개변수:

치수:

배선:

네트워크:

적용 분야:

자주 묻는 질문:

Q: 누전 변성기(R.C.T.)를 몇 개의 선으로 통과시킬 수 있습니까?

하나의 활선만 통과시킬 수 있습니까? A, B, C의 활선만 센서를 통과시킬 수 있습니까?

A: 삼상 사선식 시스템에서는 4개의 선을 사용해야 합니다. 활선만 통과시킬 수 없습니다.

A, B, C, N 모두 누전 변성기를 통과해야 합니다. 현장의 전선 직경과 정격 전류에 따라 적합한 변성기를 선택해야 합니다.

Q: 삼상 사선식의 전선이 매우 두껍습니다. 각 상에 측정 센서를 장착하고 4개의 센서 2차를 작은 구멍 크기의 전선으로 통과시킬 수 있습니까? 그런 다음 누전 계전기를 연결합니까?

A: 권장하지 않습니다. 이 계획에서는 고출력 및 고주파 장비 시동 시 삼상 사선식 측정 변성기의 출력 전류 벡터 합이 0이 되지 않아(직접 측정 시 0), 오작동 및 트립을 쉽게 유발할 수 있습니다.

Q: 개방형 누전 변성기를 개조 프로젝트에 사용할 수 있습니까?

A: 개조 프로젝트의 경우, 선로의 전선 직경이 100mm 미만이면 개방형 누전 변성기를 사용할 수 있습니다. 이 구경보다 큰 개방형 누전 변성기는 측정 정확도가 떨어지므로 사용하지 않는 것이 좋습니다.

Q: 전원이 켜지자마자 누전 계전기가 작동하는 이유는 무엇입니까?

A: 첫 번째 이유는 배선 오류일 수 있습니다. 다른 하나는 잘못된 제품 선택일 수 있습니다.

Q: ASJ 누전 계전기의 전원이 차단된 후 차단기가 트립됩니다. 이 현상의 이유는 무엇입니까?

A: 이 현상은 보호되는 전원 공급 장치가 차단된 후 차단기가 트립되는 것입니다. 다른 하나는 이중 전원 전환 시 선로를 보호하는 것입니다.

ASJ 시리즈 누전 계전기는 보조 전원이 고장 시 자동으로 복구 및 리셋되는 유형입니다. 위에서 언급한 조건에 따라 전원 고장 시 자동으로 작동하지 않는 유형으로 장비를 선택할 수 있습니다.

Q: 패널의 In:100A는 무엇을 의미합니까? 제거할 수 있습니까?

A: In은 정격 전류를 의미하며 제거할 수 없습니다. GB/T 22387-2016의 4.2.2.2 및 5.1에 명확하게 규정되어 있으며, 패널에는 정격 전류 또는 누전 변성기의 구멍 크기를 표시해야 합니다.
