소형 크기 Class0.5 ADW350 무선 계량 미터 고정밀
담당자 : Dina Huang
전화 번호 : 18761502682
WhatsApp : +8618761502682
| 최소 주문 수량 : | 1PC | 포장 세부 사항 : | 카튼 |
|---|---|---|---|
| 배달 시간 : | 2-3 작업 일수 | 지불 조건 : | T/T |
| 공급 능력 : | 5000대 pc / 일 |
| 원래 장소: | 중국 | 브랜드 이름: | Acrel |
|---|---|---|---|
| 인증: | CE | 모델 번호: | ADW210-D16-4S |
|
상세 정보 |
|||
| 종류: | 다중 회로 에너지 미터 | 의사소통: | RS485 |
|---|---|---|---|
| 설치: | 딘 레일 설치 | 인증서: | CE |
| 표준: | IEC62052-11/IEC62053-21 | ||
| 강조하다: | 3단계 무선 에너지 미터 iot,멀티 채널 무선 에너지 미터 iot,iot 무선 에너지 미터 |
||
제품 설명

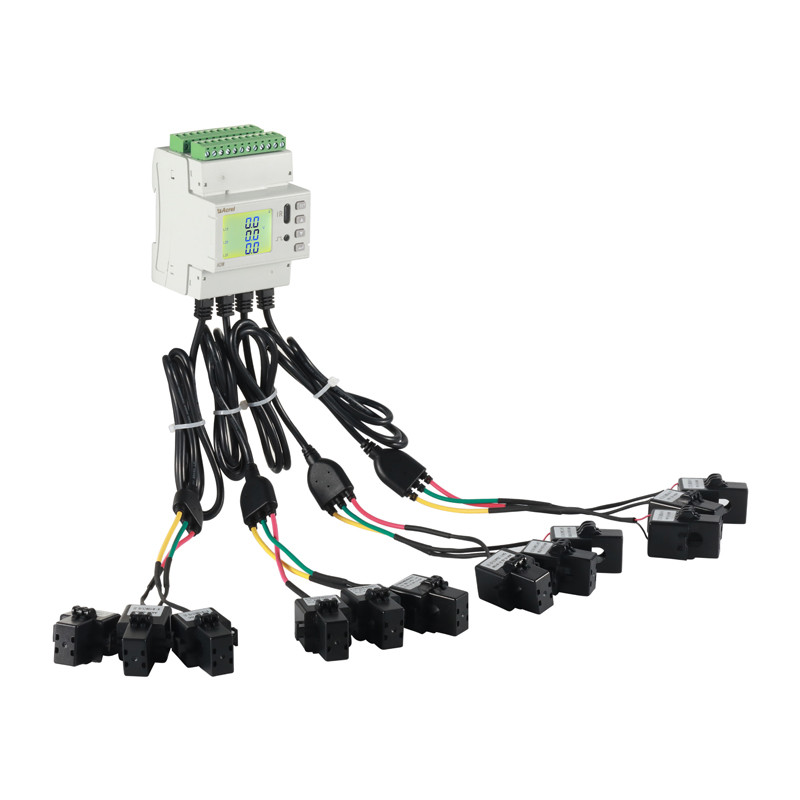

ADW210-D16-4S 다채널 3단계 무선 에너지 계측기
일반:
ADW2XX 철도형 다회로 전력계수는 주로 여러 개의 3단계 회로의 전체 전기 매개 변수를 측정하는 데 사용됩니다.그들은 동시에 최대 네 개의 3 단계 회로의 전류 입력에 연결 될 수 있습니다.전압과 전류, 전력, 전력 인자, 단계 각도, 불균형, 하모닉 및 기타 매개 변수를 측정 할 수 있습니다.
주요 특징:
기능
기술 매개 변수
1주요 모델 기능:
| 보조 전력 | AC/DC 85~265V, 소비 ≤10VA | ||
| 입력 | 빈도 | 45~65Hz; | |
| 전압 | AC 3×220V/380V; 과부하: 1.2배명목 값 (연속) 2배의 명목 값 / 1s |
||
| 소비: ≤ 0.5VA | |||
| 전류 | AC 5A,100A,400A,600A; (외부 개방 트랜스포머) 과부하: 부하 값의 1.2배 (연속); 부하 값의 10배 / 1초 |
||
| 소비량: ≤ 0.5VA | |||
| 측정 정확성 |
주파수 0.05Hz 전압,전류: 0.5 수준 액티브 전기 에너지: 레벨 1 반응 전기 에너지: 레벨 2 2~31번의 하모닉 정확도: ± 1% |
||
| 특징 | 펄스 출력 | 출력 모드: 열린 컬렉터로 옵토커플러 펄스 | |
| 의사소통 | RS485, Modbus-RTU; 보드율 1200~38400 | ||
| 변경 | 입력 | 건조 접촉 입력, 내장 전원 공급; | |
| 출력 | 출력 모드: 릴레 정상적으로 열린 접촉 출력; 접촉 등급: AC 250V/3A DC 30V/3A | ||
| 윤곽 | L*W*H(mm) | 72*97.7*71.5 | |
| 환경 | 작동 온도 | -10°C~+45°C | |
| 저장 온도 | -40°C~+70°C | ||
| 상대 습도 | ≤95% 가 condense 되지 않습니다 | ||
| 고도 | ≤2500m | ||
2확장 모델 함수:
| 스위치 모듈 | 전원 공급 | RJ45 인터페이스, DC 12V, 전력 소비 ≤1W |
| 의사소통 | RJ45 인터페이스, Modbus-RTU 프로토콜 (주체와의 통신) | |
| 스위치 입력 | 건조 접촉 입력, 내장 전원 공급 | |
| 스위치 출력 |
출력 모드: 정상적으로 열린 접촉 출력 릴레 접촉 용량: AC 250V/3A DC 30V/3A |
|
| 온도 측정 누출 모듈 | 전원 공급 | RJ45 인터페이스, DC 12V, 전력 소비 ≤1W |
| 의사소통 | RJ45 인터페이스, Modbus-RTU 프로토콜 (주체와의 통신) | |
| 온도 측정 | 표준 NTC 온도 센서, 측정 범위 -20~100°C | |
| 누출 측정 | 잔류 전류 트랜스포머가 연결되어 있으며 측정 범위는 10 ~ 3000 mA입니다. | |
| 측정 정확성 | 온도 ±2°C, 누출 수준 1 |
크기
전면 패널
가이드 레일 설치
배선
3P4W
3P3W
선택용 모듈
외부 모듈 (MTL)
12 외부 NTC 온도 측정
4 채널 잔류 전류 측정
외부 무선모듈 (AWT100)
다운링크 RS485; 업링크 4G, 2G, NB, 로라, 로라원, 이더넷, 와이파이, GPS, 프로피버스
외부 모듈 (MK)
12 채널 DI + 4 채널 DO
