UPS 모니터링을 위한 Acrel H3G-TA 배터리 모니터링 시스템
담당자 : Dina Huang
전화 번호 : 18761502682
WhatsApp : +8618761502682
| 최소 주문 수량 : | 1PC | 포장 세부 사항 : | 카튼 |
|---|---|---|---|
| 배달 시간 : | 5~8일 | 지불 조건 : | T/T |
| 공급 능력 : | 5000대 pc / 일 |
| 원래 장소: | 중국 | 브랜드 이름: | Acrel |
|---|---|---|---|
| 인증: | CE | 모델 번호: | ABAT100-S |
|
상세 정보 |
|||
| 상대 습도: | 5%~95% | 대기 압력 강도: | 80~110kPa |
|---|---|---|---|
| 전원 공급: | DC 24V | ||
| 강조하다: | ABAT100-S 납산 배터리 모니터링 모듈,데이터 센터 납산 배터리 모니터링 모듈,병원 납산 배터리 모니터링 모듈 |
||
제품 설명
배터리 온라인 모니터링 시스템
ABAT100-HS 컬렉터 모듈
Acrel ABAT100 시리즈 배터리 온라인 모니터링 시스템은 SOC와 SOH를 포함한 전압, 내부 저항 및 내부 온도와 같은 배터리 작동 정보를 제공할 수 있습니다.그리고 배터리 패크 백업 시간을 보장하고 배터리 패크 수명을 연장하기 위해 실패한 배터리에 대한 조기 경고 및 배터리 평형화를 제공할 수 있습니다.이 시스템은 모니터링 기능이 있으며 설치, 유지 관리 및 액세스하기가 쉽습니다. 시스템은 주로 ABAT100-S 단일 배터리 모니터링 모듈, ABAT100-C 그룹 배터리 모니터링 모듈으로 구성됩니다.,ABAT100-HS 컬렉터 모듈과 터치 화면 등. 알람과 실시간 데이터를 검색하고 터치 화면을 통해 매개 변수를 설정할 수 있습니다.그리고 모니터링 플랫폼은 네트워크 중앙 관리 실현을 위해 선택할 수 있습니다.
납산 배터리 모니터링 시스템 모듈
| 제품 모듈 | ||||||||||||||||||||||||||||
| 모델 | 함수 설명 | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V 입력, 배터리 그룹을 관리하는 것, 최대 120개의 배터리 그룹. | |||||||||||||||||||||||||||

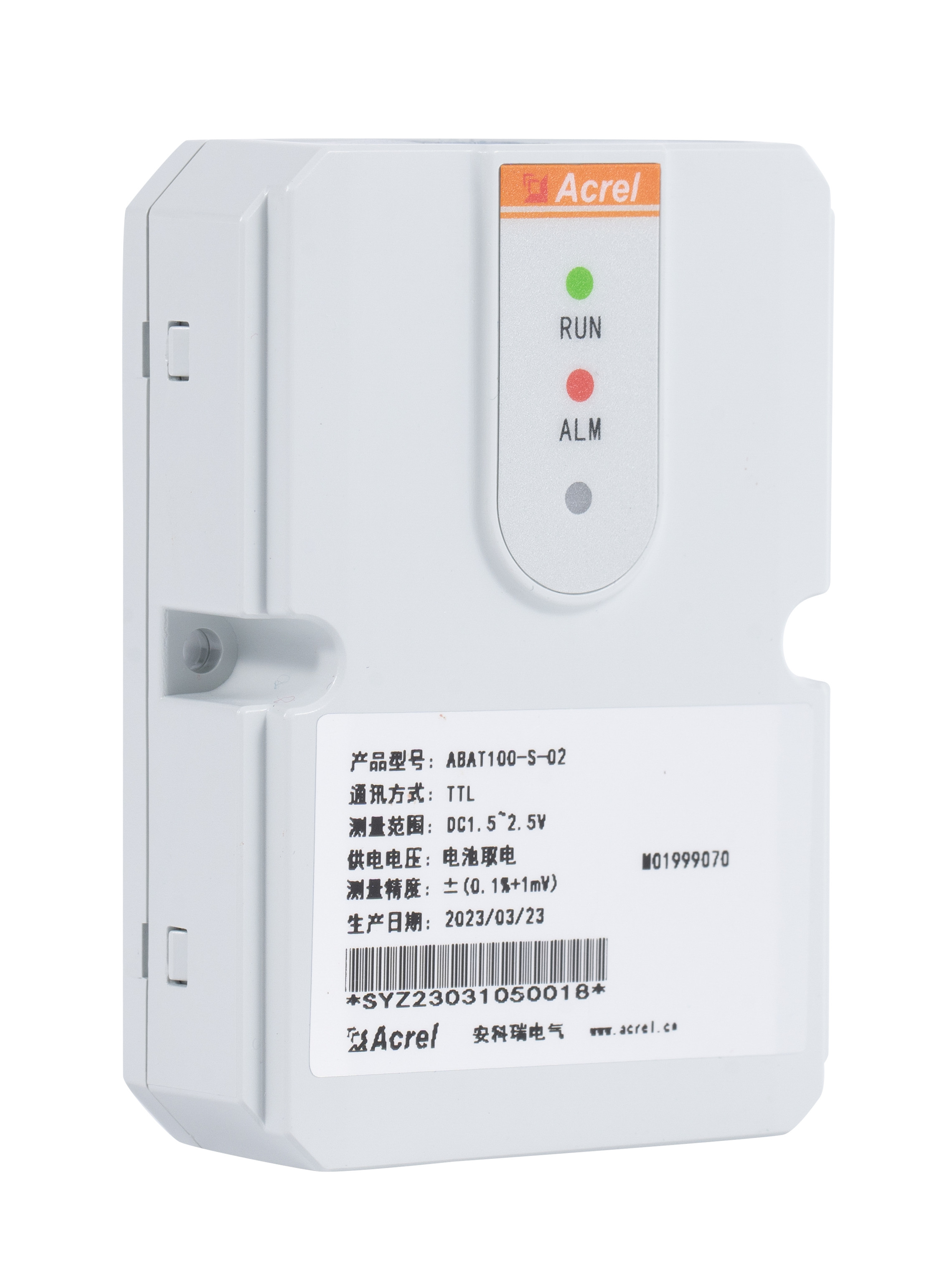

| ABAT100-S-02 | 1 2V 배터리를 모니터링, 배터리 전압을 모니터링, 내부 저항과 음 종단 온도 |
|||||||||||||||||||||||||||
| ABAT100-S-06 | 하나의 6V 배터리를 모니터링, 배터리 전압을 모니터링, 내부 저항 및 부정적인 종단 온도 |
|||||||||||||||||||||||||||
| ABAT100-S-12 | 한 12V 배터리를 모니터링, 배터리 전압, 내부 저항 및 부정적인 종단 온도 |
|||||||||||||||||||||||||||
| ABAT100-C | 최대 1개의 충전/폐하 전류를 주변 온도와 함께 모니터링합니다. 1000A의 전류 범위 |
|||||||||||||||||||||||||||
차원
기술 기능
| 기능 | 설명 |
| 온라인 모니터링 | 24시간 온라인 모니터링, 모듈당 1개의 배터리, 전압, 내부 저항 및 단말기 음 온도 모니터링 |
| 높은 정확도 측정 | 내부 저항 측정 오류는 1% 이하입니다. |
| 배터리 내부 저항 테스트 | 수집기로 제어되는 각 배터리의 내부 저항의 자동 주기 측정 |
| 저전력 설계 | 저전력 모드에 수동 입력, S 모듈은 배터리에서 0.5mA까지 전류를 끌어들인다. |
| 방해 방지 설계 | 높은 반 간섭 설계, 고 전력 고 주파수 UPS의 파동 간섭을 차단 할 수 있습니다. |
| 통신 프로토콜 | MODBUS-RTU 프로토콜 |
| 설치 방법 | 넥타이 단속 또는 접착 단속 |
| 표시등 | 빨간색과 녹색 LED등, 파워등으로 녹색등, 표시등으로 빨간색등 |
기술 매개 변수
| 기술 매개 변수 | 설명 | ||
| 작업 환경 |
작동 온도: -10°C~50°C 상대 습도: 5%~95% 대기압 강도: 80~110kPa |
||
| 감시 능력 | 하나의 S 모듈은 하나의 배터리를 모니터링합니다. | ||
| 감시 범위 | 용량이 3000AH 이하의 2V, 6V, 12V 배터리 | ||
| 측정 범위 및 정확성 | 측정 내용 | 적용 범위 | 정확성 |
| 단일 전압 | 2V, 6V, 12V | ±0.1% | |
| 단일 내부 저항 | 50~65~535uΩ | (해상도) 1uΩ | |
| 음 온도 | -5°C+105°C | ±1°C | |
|
전력 요구 사항
|
모니터링되는 배터리에서 직접, 2V 모듈 정상 작동 10mA의 흡수 전류, 최대 13mA를 초과하지 않습니다, 6V, 12V 모듈 정상 작동 5mA의 흡수 전류,최대 7mA가 넘지 않습니다, 다른 모듈 흡수 전류 일관성이 매우 높습니다; | ||
| 보호 | 측정 회로와 전력 회로, 반접 연결 보호 및 광 단열을 갖춘 두 수준의 보호; | ||
| 통신 인터페이스 | UART 포트, MODBUS 프로토콜을 지원 | ||
| 격리 전압을 견딜 수 있습니다. | 2000VAC | ||
| 무게 | 90g | ||
네트워크
네트워크 솔루션 1: 터치 스크린 시리즈 포트 획득 네트워크 솔루션:
네트워크 솔루션 2: Acrel EMS, EIOT 플랫폼 네트워크 솔루션:
참고:
ABAT100-HS: 1개의 배터리 그룹을 관리하고, 한 그룹에 최대 120개의 배터리를 관리합니다.
ABAT100-S-02/6/12: 2/6/12V 배터리를 감지하고 배터리 전압, 내부 저항 및 음 온도를 감지합니다.
ABAT100-C: 최대 1000A의 전류 범위를 가진 1개의 충전/폐하 전류와 1개의 주변 온도를 감지합니다.
현장 사진
