제품 설명

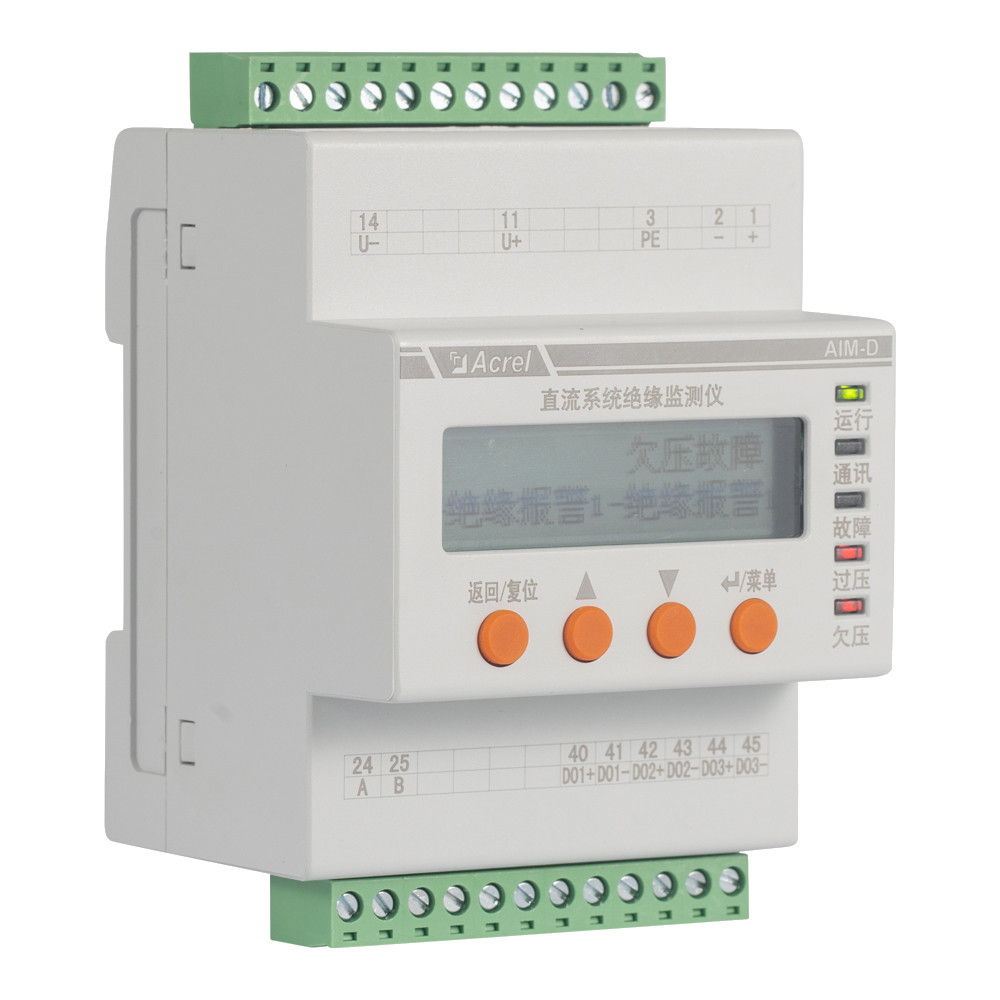

AIM-D100-T 시리즈 전동차 충전기 DC 단열 모니터

1소개

    산업의 발달로 많은 전기 장비와 공장 장비는 지상화되지 않은 긍정적 및 부정적인 단말기를 가진 DC 시스템으로 구동됩니다.지상화되지 않은 (IT) 유통 시스템, 단열 저항은 전력 공급 시스템의 안전한 작동을 보장하기 위해 모니터링되어야합니다.

AIM-D100-T 시리즈 DC 단열 모니터 10 ~ 1000V DC 시스템에 적용 될 수 있습니다.그리고 단열 저항이 설정된 값보다 낮을 때 경고 신호나 경보 신호를 발산합니다..

이 제품은 불균형 브릿지 원리에 기반합니다.균형교통 다리가 양극과 음극 모두에서 바닥 결함이있을 때 단열 저항을 감지 할 수 없다는 문제를 피하는.

이 제품은 발전소 및 변속소의 DC 패널, 전기 차량 충전 장치, UPS 전원 공급 시스템, 태양 전지 DC 시스템과 같은 DC 시스템에 적용 될 수 있습니다.에너지 저장 시스템 및 다른 DC 전력망.

2모델 설명

3기술 매개 변수

4기능적 특성

• 저항 모니터링: 이 제품은 DC 시스템의 양극과 음극의 단열 저항을 지상으로 모니터링 할 수 있습니다.단열 저항이 설정된 경고 및 경보 값보다 낮을 때, 경고 신호와 경보 신호를 보낼 수 있습니다.
• 전압 모니터링: 제품은 DC 시스템의 양극과 음극 사이의 전압과 지상과 관련하여 양극과 음극 사이의 전압을 모니터링 할 수 있습니다.
• 과전압 및 저전압 경보 기능. 제품은 DC 시스템 전압 변동을 모니터링 할 수 있으며, 과전압 또는 저전압이있을 때 적시에 경보 신호를 발산 할 수 있습니다.
• 조기 경보 알람 기능. 제품은 독립적으로 조정 설정 값의 두 그룹을 가지고 있습니다, 당신은 경고 값과 경보 값을 설정할 수 있습니다.
• LED 표시 기능: 제품 패널에는 작동, 통신 및 고장, 과전압, 저전압 LED 표시기가 있으며 제품 상태를 표시 할 수 있습니다.
• LCD 디스플레이 기능. 제품은 매개 변수 정보를 표시 할 수있는 128 * 32 점 매트릭스 액체 결정 디스플레이를 채택합니다.
• 릴레이 출력 기능: 제품은 3채널 릴레이 출력을 가지고 있으며, 정상적으로 열린 모드 또는 정상적으로 닫힌 모드로 선택할 수 있습니다.
• 이벤트 기록 기능. 제품은 경보의 시간 및 오류의 유형을 기록 할 수 있으며 직원이 문제를 해결하는 데 편리합니다.
• 통신 네트워크 기능. 제품은 1 RS485 인터페이스를 가지고 있으며 데이터 상호 작용에 사용할 수있는 Modbus-RTU 프로토콜을 채택합니다.
• 철도 장착: 제품은 표준 35mm 철도 장착을 채택합니다.
• 플러그인 터미널: 제품은 플러그인 터미널 배선을 채택하여 배선 및 설치에 편리합니다.

크기

패널 설명

설치

배선
