Acrel ASL100-P640/30 KNX 스마트 조명 640mA 30V 전원 모듈

제품 설명

설명

1. 개요

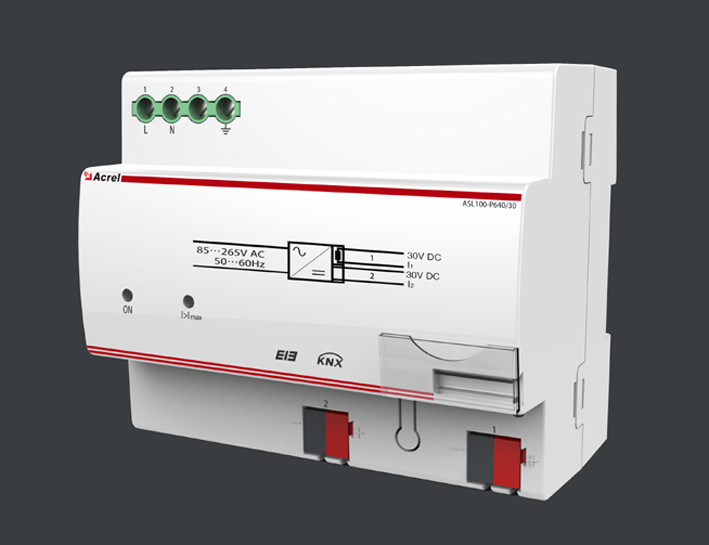

ASL100-P640/30 버스 전원 모듈 (이하 '전력 공급 장치'라 한다) 은 Acrel-bus 지능형 제어 시스템을 기반으로 하는 버스 전력 공급 장치이다.버스의 모든 제어 모듈은 전원 공급에 있는 목수에 의해 전원 공급에 결합이 제품은 엔터프라이즈 표준 Q31/0114000129C032-2017 ASL100 지능형 조명 제어 시스템을 충족합니다. 버스는 표준 EIB 전선 단말기와 표준 KNX 버스로 연결되어 있습니다.모듈의 리셋 키가 누르면, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physically사용 중 20 세 이상 전원 공급을 끊어야 할 경우 전력 라인을 끊어야합니다. 이 모듈 모델은 또한 30V DC 보조 출력 전원 공급 장치와 연결됩니다.이 보조 전원 공급은 외부 전원 모듈에 전원을 공급할 수 있습니다., IP 모듈과 터치 스크린 등등.

2- 사양 및 모델

3기술 매개 변수

4구성

설치 메모: 이 모듈은 35mm 트랙 설치에 적용됩니다. 당신은 단지 트랙에 모듈을 클램프해야합니다. 그것은 일반적인 전력 회로와 전력 입력 끝을 연결하는 것이 좋습니다.가닥 단말기에 지식 기호가 관찰됩니다따라서, 그것은 PE 라인과 터미널을 연결하는 것이 좋습니다.

설치 중에 모듈의 작동, 설치, 시험 및 유지보수가 올바르게 이루어지는 것을 보장해야 합니다.

5전기 배선 도표

1 주요 입력 터미널
2 과류 지표
3 운행 표시기
4 DC 전압 전선 단말기
5 리셋 키
6 KNX 버스 터미널 (통신 첨부)
7 리셋 표시기
8 라벨

6신청 가이드

일련의 전원 모듈은 주로 시스템에 전원을 공급합니다. 전원 공급 장치의 입력 끝은 일반 전력 회로에 연결되어 있습니다.출력 끝은 KNX 버스를 통해 다른 모듈을 시스템과 연결합니다.전원 모듈은 같은 가닥에 있는 다른 제어 모듈에 전원을 공급할 수 있습니다.

6.1 제품 특징

일련의 전원 모듈은 KNX/EIB 시스템의 표준 전원 공급 장치로 출력 전류는 640mA입니다. 이 전원 모듈은 최대 64 개의 제어 모듈에 전원을 공급할 수 있으며 버스 리셋으로 연결됩니다.초전류 표시 및 단전 보호한 가닥에 두 개의 전원 공급 장치가 있는 경우, 전원 공급 장치들 사이의 버스 케이블 길이는 200m 이하가 아니어야 합니다.

이 전원 모듈은 버스 전압을 공급하고 버스 신호를 연결하고 KNX/EIB 시스템의 전압을 모니터링 할 수 있습니다.전원 공급은 다른 외부 시설에 전압을 공급하기 위해 30V 보조 DC 전압을 제공 할 수 있습니다 (터치 화면 및 IP 게이트웨이와 같은), 등).

6.2 매개 변수 설명

전원 모듈은 잘못된 연결으로 인한 인명 피해를 피하기 위해 전력 공급 장치 및 전체 시스템의 신호 결합 장치로서 전기적으로 신중하게 연결되어야합니다.전원 모듈과 다른 제어 모듈 사이의 최대 버스 케이블 길이는 350m를 초과하지 않아야 합니다.같은 가닥에 있는 두 개의 전력 공급 장치 사이의 버스 케이블 길이는 200m 이하가 아니어야 합니다.

전원 모듈은 표준 EIB 전선 단말기와 EIB 표준 케이블로 전체 시스템과 연결되어 있습니다.모듈의 운행 표시기가 정상적으로 켜져 있습니다.; 만약 시스템이 재설정 (단시간 전원 중단) 을 위해 전원을 끄는 것이 필요한 경우, 모듈의 재설정 버튼을 누르면 됩니다.버스 리셋 시간은 20s 이상 지속됩니다 (키의 반복 트리거는 무시됩니다)버스에 연결된 제어 모듈은 초기 상태로 복구됩니다.제어 모듈이 단절되거나 시스템 전체가 사용 중에 과전류가 발생하여 장기간 전원 공급을 차단해야 하는 경우, 버스는 전원을 끄는 것이 필요합니다. 그러면, 모듈은 자동으로 버스의 전원 공급을 차단하고 모듈의 표시기가 켜집니다.

7. 메모

1. 모듈을 사용하기 전에 외모가 손상되었는지 확인하십시오. 손상된 경우, 사용 중 전기 누출을 방지하고 인명 피해를 방지하기 위해 소매업체에 교체하도록 요청하십시오.
2. 전력 고장으로 모듈을 설치합니다. 전력 고장으로 모듈을 교체 할 수 없는 경우, 상황에 따라 작업을 수행하는 전문 인력 요청하십시오.
3. 디버깅 전에 버스와 모듈을 연결합니다. 실행 표시기가 정상인지 확인합니다. 프로그래밍 버튼을 조작하고 프로그래밍 표시기가 정상적으로 작동하는지 확인합니다.지표가 이상적으로 작동하는 경우, 관련 직원에 문의하십시오. 프로그래밍 버튼을 작동 하 고 프로그래밍 표시기가 정상적으로 작동하는지 관찰.
4. 버스와 컴퓨터가 파라미터를 다운로드하기 전에 올바르게 연결되어 있는지 확인합니다.
5통신 케이블로 표준 EIB 트위스트 페어 케이블을 선택하고 표준 KNX 배선 단말기를 사용하십시오.
